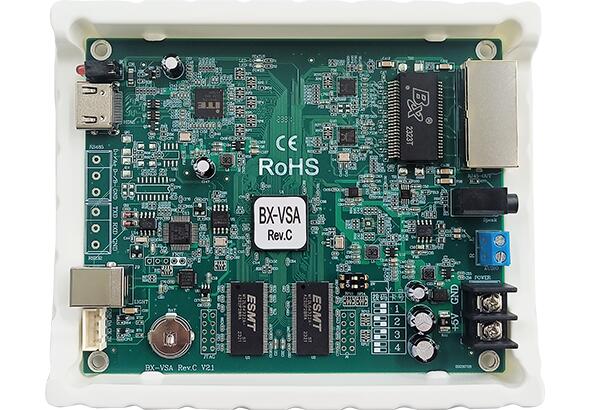

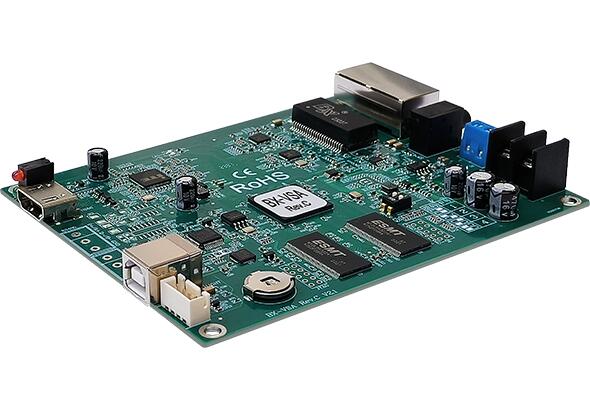

BX-VSA是适该当前市场推出的新一代发送卡 。板载HDMI输入接口 ，与各类电脑、机顶河注智慧网关、工业设备等便捷配套 。
2千兆网口输出 ，最大带载131万像素 ，宽度≤3840点 ，高度≤3840点；

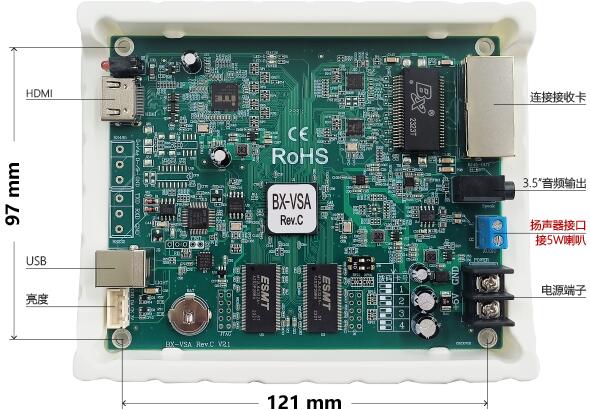

板载多种职能接口：HDMI输入+5W音频输出+USB配置+亮度传感器；
涂敷UV三防胶 ，国标双85防护等级 ，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度 ，3.5V-5.5V宽电压 ，7*24幼时不休电 ，≤0.3%故障率 。
扫一扫 ，“购”惊喜
BX-VSA是适该当前市场推出的新一代发送卡 。板载HDMI输入接口 ，与各类电脑、机顶河注智慧网关、工业设备等便捷配套 。
2千兆网口输出 ，最大带载131万像素 ，宽度≤3840点 ，高度≤3840点；
板载多种职能接口：HDMI输入+5W音频输出+USB配置+亮度传感器；
涂敷UV三防胶 ，国标双85防护等级 ，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度 ，3.5V-5.5V宽电压 ，7*24幼时不休电 ，≤0.3%故障率 。
订单热线：
0512-36912677/88/99
视频输入：支持HDMI视频信号输入 ，支持输入、输出分辨率肆意设置
音频输入：支持HDMI输入音频信号
音频输出：支持两种模式的音频输出 。一种是通过板载5W音频输出接口 ，其中2芯端子支持5W喇叭接入 ，3.5mm音频接口支持功放接入；
另一种是通过千兆网线同步传输声音信号至远端屏幕 ，通过多职能卡的音频输出信号接入功放 。
扩大职能：板载5W音频输出接口和亮度传感器接口 ，在诸多利用场景中 ，可省去多职能卡 ，精简系统 ，降低成本 。
选配RS485接口 ，可实现前端设备对后级显示屏进行亮度调节、播放画面节造、开机/关机等进行号令操控 。
涂敷UV三防胶 ，国标双85防护等级 ，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度 ，3.5V-5.5V宽电压 ，7*24幼时不休电 ，≤0.3%故障率 。
| 技术指标 | |
|---|---|
| 产品状态 | 2021年10月批量下线 |
| 节造点数 | 总像素数≤1280*1024 ，最大宽度3840点 ，最大高度3840点 |
| 灰度等级 | ≤65536级 |
| 通讯传输 | |
|---|---|
| 接管设备 | 支持BX全系列接管卡和BX-VMF多职能卡 |
| 通讯距离 | 超五类网线≤140M ，六类网线≤160M 光纤线：单模收发器≤20KM ，多模收发器≤550M 。（利用中继器无限耽搁） |
| 传输设备 | 支持千兆互换机、千兆光纤收发器和千兆光纤互换机 |
| 视频源输入 | |
|---|---|
| 视频输入接口 | HDMI |
| 输入分辨率 | 支持肆意输入分辨率 |
| 视频源帧率 | 尺度60Hz ，可自动适应帧率 |
| 千兆网口输出 | |
|---|---|
| 网口数量 | 2个千兆网口 |
| 带载指标 | 每个网口最大带载1280×512@60Hz ，2个网口最大带载1280×1024@60Hz 单卡带载：最大宽度3840点 ，最大高度3840点 |
| 网口拼接 | 2个千兆网口输出 ，支持高低、左右肆意拼接 |
| 数据传输体式 | 依照千兆网络的帧体式 ，并附加CRC校验 |
| 沉要职能 | |
|---|---|
| 参数配置职能 | 通过USB接口线 ，实现发送卡参数配置 |
| 实时参数调整 | 支持 |
| 亮度色温调整 | 支持 |
| 智能侦测系统 | 支持HDMI视频接口信息检测 |
| 板载实不断钟 | 支持 |
| 多屏设置职能 | 支持同季节造分歧规格的多个显示屏 |
| 后盾播放职能 | 支持（扩大模式） |
| 音频传输职能 | 支持 |
| 网络误码监测 | 监测发送卡与接管卡、接管卡与接管卡之间的通讯误码率以及通讯故障诊断 |
| 系统升级和守护 | |
|---|---|
| 配置文件回读 | 支持回读发送卡存储的配相信息 ，支持回读发送卡的固件法式版本 |
| 固件在线升级 |
支持底层软件和FPGA固件在线升级 ，极风雅便了系统开发、守护和职能升级 ， 为客户有效节约成本 ，降低项目风险 |
| 电气参数 | |
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ，C级达标 |
| 最大功率 | ≤10W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃不变工作 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对LED节造器的电源端子、网口和串口进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对接管卡的电源端子和网口进行静电放电抗扰度检测 |
| 浪涌冲击抗扰度 |
对LED节造器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级 ，测试电压4KV的测试 |
|
品质保险 |
|
|---|---|
| 品质尺度 |
7*24幼时不休电 ，故障率≤0.3% |
| 结构防护 |
精造塑壳托架 ，满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求 ，直接上屏装置 |
| 表表防护 | 所有元器件表表涂覆UV三防胶 ，国标双85防护等级 ，防尘、防潮、防静电、防盐雾 |
