专业配套LED交通讯号屏，满足倒计时和综合信息显示。遵从GA/T508-2014《路路交通讯号倒计时显示器》国度尺度，智能全自动追随交通讯号灯状态，无缝对接各类品牌交通讯号机，免二次开发。
隔离网络无效数据，适应忙乱复杂网络，通讯更不变
板载标配100M网口+RS485+RS232+USB通讯接口，选配4Gm，选配YYm
板载4组T12和4组T75显示接口，支持横屏竖接（Z型连线）职能，矫捷扩大带载高度
支持9路220V交通灯信号接入，支持直行+左转+右转3组信号灯，合用于各类复杂交通路口
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24幼时不休电，≤0.3%故障率
订单热线：
0512-36912677/88/99
BX-JT产品专业配套LED交通讯号屏，满足倒计时和综合信息显示
遵从GA/T508-2014《路路交通讯号倒计时显示器》国度尺度
切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》
1. 专业性强
⑴ 智能全自动追随交通讯号灯状态，无缝对接各类品牌交通讯号机，免二次开发；
⑵ JT1支持3路220V交通灯信号接入，支持1组直行信号灯，多用于人行路口；
JT3支持9路220V交通灯信号接入，支持直行+左转+右转3组信号灯，合用于各类复杂交通路口；
⑶ 支持两种系统接入模式：
A. 通过信号灯专用接口直衔接入220V交通灯信号，自动追随交通讯号灯变动，切换相应的LED信息显示。即接即用，免去与各类交通讯号机通讯和谈的适配开发。
B. 通过100M网口或RS485接口与交通讯号机衔接，适配通讯和谈，接管信号机指令切换相应的LED信息显示。
⑷ 支持智能描点，便捷适配各类特殊模组和全彩模组。支持横屏竖接（Z型连线）职能，矫捷扩大带载高度。
2. 接口丰硕，工艺优越
⑴ 板载全通讯接口：100M网口+RS232+RS485+USB接口；

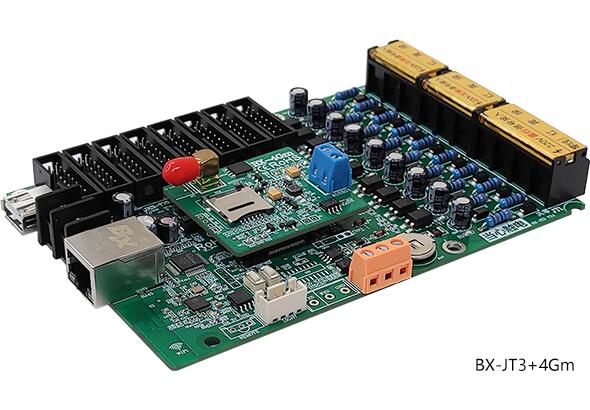

⑵ 选配BX-4Gm？，支持4G无线通讯+中文语音播报；

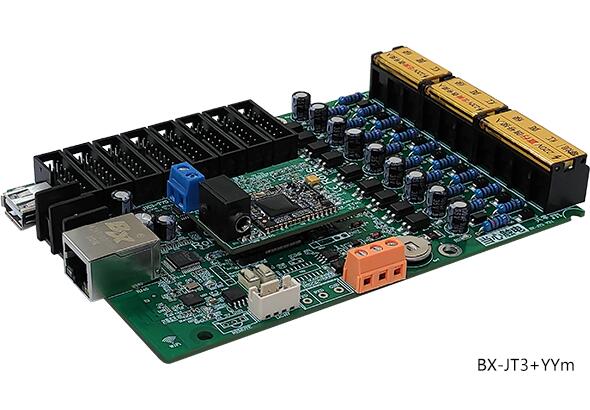

⑶ 选配BX-YYm？，支持中英文语音播报职能，满足项目语音需要；
⑷ 板载亮度传感器接口，支持自动调亮和分时调亮；
⑸ 全系列涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
⑹ 全系列选取塑壳托架包装，阻燃、环保、防静电、耐高温，直接上屏；
3. 多沉工业级品控保险，机能不变
⑴ -40℃～80℃环境温度；
⑵ 3.5V-5.5V宽电压；
⑶ 7*24幼时不休电，≤0.3%故障率；
⑷ IP群组设置，MAC矛盾检测；
⑸ U盘超强识读，U盘耽搁线≤15m不变传输；
⑹ 隔离网络无效数据，适应忙乱复杂网络，通讯更不变。
| 技术参数 | |
|---|---|
| 产品状态 | 新版2022年4月投放市场，批量现货供给 |
| 节造点数 |
单色128K/双色96K/三基色64K点，宽度≤2048； 单双色屏高度≤384点，全彩屏高度≤768点 |
| 存储容量 | 4MByte |
| 节目数量 | 支持128个节目。特殊需要可定造扩大 |
| 区域数量 | 支持24个区域。特殊需要可定造扩大 |
| 区域类型 | 气象区、图文区、字幕区、动画区、农历区、功夫区、仿照表盘区、正负计时区、传感器区、炫酷字区 |
| 边框显示 | 节眼花彩边框、区域炫彩边框 |
| 时钟显示 | 农历、仿照表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件职能 | 分组集群治理/多节目编纂/多区域显示/节目自适应/多种说话版本 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各类规格的单色、双基色、三基色LED显示模组 |
| 列驱动IC |
支持74HC595、通例恒流芯片、双锁存芯片等各类主流LED驱动芯片；不支持PWM芯片 |
| 行译码IC | 支持74HC138行译码和无译码模组，暂不支吃熹它行译码芯片，后期陆续增长支持各类行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/32扫描之间的肆意扫描类型 |
| 模组空点 | 支持肆意空点 |
| 板载接口 | |
|---|---|

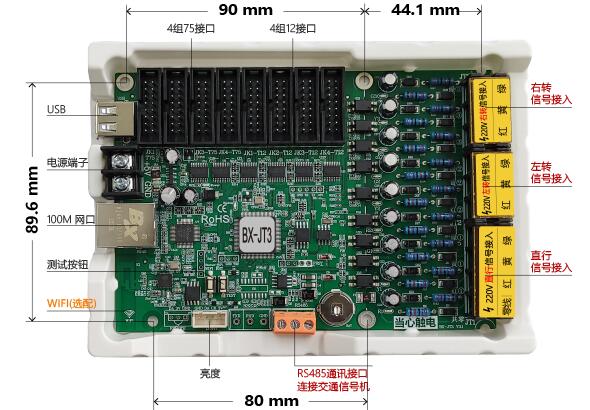

| 显示接口 | 4组T12+4组T75，支持横屏竖接（Z型连线）职能，矫捷扩大带载高度 |
| 通讯接口 | 板载100M网口+RS232+RS485+USB接口； |
| 传感器接口 |
板载亮度传感器接口、RS485环境传感器接口、红表？赝方涌 |
| 信号灯专用接口 | 支持9路220V交通灯信号接入，支持直行+左转+右转3组信号灯，合用于各类复杂交通路口 |
| 沉要职能 | |
|---|---|
| 通讯职能 |
支持局域网和互联网通讯，支持RS485串行通讯； 支持U盘下载，U盘耽搁线≤7.5m不变传输 选配4Gm？，支持4G无线通讯 |
| 网络自检 | IP在线配置和群组设置，MAC矛盾和IP矛盾自动检测 |
| 网络加强 | 隔离网络无效数据，适应忙乱复杂网络（含较多摄像头），通讯更不变 |
| 节目群发职能 | 支持分歧屏幕的节目自适应颁布 |
| 节目切换节造 |
两种节目切换节造模式 ⑴ 直接接入220V交通灯信号，智能全自动追随交通讯号灯状态，切换相应的LED信息显示 ⑵ 通过RS485接口或100M网口与交通讯号机衔接，接管信号机指令切换相应的LED信息显示 |
| 亮度调整职能 | 16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| 亮度传感器 | 支持亮度传感器的便捷接入 |
| 气象预报职能 | 支持国内国表气象预报，国表超过21000个城市，国内支持到所有县区 |
| 语音播报职能 | 选配YYm？，支持中英文语音播报？赏讲ケㄏ允灸谌，也可独立播报其它内容 |
| 屏参快配职能 | 支吃炝幕配置参数的保留与回读 |
| 肆意排版职能 | 全能编纂器便捷支持蒙古文、希伯来文、阿拉伯文等肆意排版规定，轻松实现横屏竖排 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等重要操作系统的二次开发包，蕴含各类动态库、通讯和谈、测试例程等 支持JAVA/C/C++/C#/Delphi等主流编程说话，支持用户在各类平台进行二次开发，最大水平满足用户的个性化定造 |
| 系统升级和守护 | |
|---|---|
| 平台升级守护 | iLEDCloud云平台和iLEDSys平台支持在线升级； |
| 固件升级职能 | 支持底层软件在线升级，极风雅便了系统开发、守护和职能升级，
为客户有效节约成本，降低项目风险； |
|
电气参数 |
|
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标 |
| 额定功率 | ≤2W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃不变工作 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 切合《T COEMA 102S-2018 异步无灰度LED 显示屏节造器（卡）通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对节造器的电源端子、网口和串口进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对节造器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保险 |
|
|---|---|
| 品质尺度 |
7*24幼时不休电，故障率≤0.3% |
| 结构防护 | 精造塑壳托架，满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求，直接上屏装置； |
| 表表防护 | 所有元器件表表涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾。 |
| 终端治理和自动节造 | |
|---|---|
| 网络通讯 | 支持局域网和互联网 |
| 治理设备 | PC、Android、ios等智能终端设备 |
| 远程节造 | 系统参数配置、节目发送更新、节目播放节造、亮度自动调整、按时开关显示屏 |
| 节目群发 | 支持分歧屏幕的节目自适应颁布 |
| 治理软件 |
LedshowTW图文编纂软件（PC软件） 支持云治理：iLEDCloud信息颁布云平台、 iLEDSys信息颁布平台（企业版/独立布署） |
| 文件名称 | 技术注明 | 下载次数 | 下载 | 网盘下载 |
|---|---|---|---|---|
|
LedSuite APP 单一使用教程
版本号：20231116 |
12845 | |||
|
多屏幕模式教程
版本号：20231205 |
5587 | |||
|
单屏模式和多屏模式屏幕设置教程
版本号：20231205 |
9925 | |||
|
底层软件升级法式 BX-JT系列
版本号：V20250926 |
2281 | |||
|
BX-JT 系列规格书
版本号：20250221 |
3408 |
