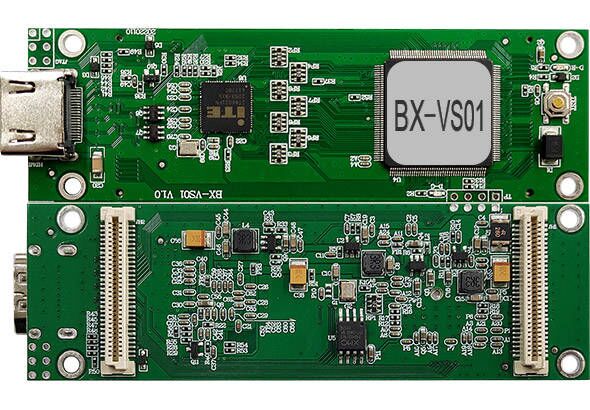

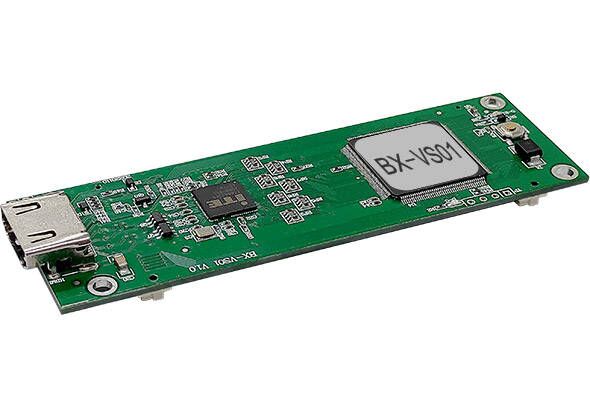

BX-VS01后窗通明屏节造器

专业配套出租车LED后窗通明屏。板载HDMI输入接口,可与各类安卓播放盒便捷配套,也可与各类电脑、机顶河注智慧网关等便捷配套,无缝对接客户平台。

一屏一卡,幼型化设计,等同于将发送卡和接管卡高度集成;

总像素≤128K点:512*256,宽度≤1024,支持16-20组RGB数据信号;

板载2个60pin高密度衔接器(母座),宽度仅32mm,合用于通明屏特殊结构要求;

涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

-40℃~80℃环境温度,3.5V-5.5V宽电压,7*24幼时不休电,≤0.3%故障率。

订单热线:

0512-36912677/88/99



专业为出租车传媒屏深度定造多款超等产品,提供成套解决规划
切合《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》

Ⅰ.  出租车顶灯屏节造器BX-TAXI
      板载5组T75显示接口,其中4组衔接背面LED显示屏,1组衔接正面顶灯模组;
      板载丰硕的职能接口,可接入出租车各类状态信号和电调信号,也可接入摄像头,拥有一键报警等职能。
Ⅱ.  后窗通明屏节造器 BX-Y001+BX-4G01,BX-Z001
      幼型化设计,超高集成度,宽度仅32mm,合用于通明屏特殊结构要求;
      板载2个60pin高密度衔接器(母座),蕴含丰硕的数据显示接口、通讯接口和各类表设扩大接口。
Ⅲ.  后窗车贴屏节造器 BX-Z01
      幼型超薄?榛杓,超高集成度,选取邮票孔贴装在显示模组背面,合用于超薄显示屏的工艺要求。
Ⅳ.  后窗通明屏节造器 BX-VS01
      板载HDMI输入接口,与安卓播放盒配套。
      幼型化设计,超高集成度,宽度仅32mm,合用于通明屏特殊结构要求;
      板载2个60pin高密度衔接器(母座),宽度仅32mm,合用于通明屏特殊结构要求;

前3款产品均属于异步节造器规划,与iLEDCloud /iLEDSys云平台配套,可能很好地满足大集群出租车传媒屏的设备运维、信息颁布、信息安全和告白监播职能。
第4款产品属于同步节造器规划,板载HDMI输入接口,可各类安卓播放盒便捷配套,无缝对接客户平台。



多沉工业级品控保险,机能不变
⑴ -40℃~80℃环境温度;
⑵ 3.5V-5.5V宽电压;
⑶ 7*24幼时不休电,≤0.3%故障率;
⑷ 涂敷UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾;

BX产品以主题科技继承了大型LED集群显示系统和定造开发项目上的优势职位!
BX产品一连了亿万先生MR“激情 创新 界说美满显示”的产品理想!

技术指标
产品状态 2022年2月批量下线
节造点数 总像素≤128K:512*256,宽度≤512,支持16-20组RGB数据信号
灰度等级 ≤65536级



视频源输入
视频输入接口 HDMI
输入分辨率 支持肆意输入分辨率
视频源帧率 尺度60Hz,可自动适应帧率



模组兼容性
适配模组 各类规格单双色和全彩LED显示模组
列驱动IC 支持74HC595、通例恒流芯片、双锁存芯片等主流LED驱动芯片,不支持PWM芯片
行译码IC  支持行译码和无译码模组,支持各类行译码芯片
扫描类型 支持智能描点,支持静态至1/64扫描之间的肆意扫描类型
模组空点 支持肆意空点,适配各类规格模组
RGB信号 支持RGB信号线序矫捷界说



扩大接口
显示数据信号 支持16-20组RGB数据信号(来自60pin高密度衔接器)
参数配置接口 支持配置串口扩大(来自60pin高密度衔接器)



系统升级和守护
固件升级职能

支持FPGA固件在线升级,极风雅便了系统开发、守护和职能升级,

为客户有效节约成本,降低项目风险



电气参数
工作电压

5V(3.5V~5.5V宽工作电压)

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

最大功率 ≤10W



环境适应性

环境温度

环境温度-40℃~80℃不变工作

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标

防盐雾等级

满足海边500米使用环境要求

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标



电磁兼容性

无线电骚扰

对节造器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值

静电放电抗扰度

对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和丈量技术 静电放电抗扰度试验》试验等级4级,接触放电8KV的测试

浪涌冲击抗扰度

对节造器的电源端子和网口进行浪涌冲击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌(冲击)抗扰度试验》试验等级4级,测试电压4KV的测试



品质保险

品质尺度

7*24幼时不休电,故障率≤0.3%

结构防护

精造塑壳托架,满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求

表表防护 所有元器件表表涂覆UV三防胶,国标双85防护等级,防尘、防潮、防静电、防盐雾
