专业配套出租车载LED后窗通明屏，满足幼型通明屏和贴膜屏在各类场景下的配套利用。多沉工业级品控保险，超强图像解码机能，便捷支持网络节造、信息集群颁布和云治理。标配wifi，支持手机APP； 选配BX-4G01，选配GPS。
一屏一卡，幼型化设计，超高集成度。 板厚≤16mm；
硬件配置、带载指标和技术机能全面等同于BX-Y08A；
总像素≤128K点（与驱动芯片和扫描方式有关），支持16组RGB数据信号，存储容量4GByte；
板载2个60pin高密度衔接器（母座），蕴含数据显示接口、通讯接口和各类表设扩大接口；
涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
-40℃～80℃环境温度，3.5V-5.5V宽电压，7*24幼时不休电，≤0.3%故障率。
订单热线：
0512-36912677/88/99

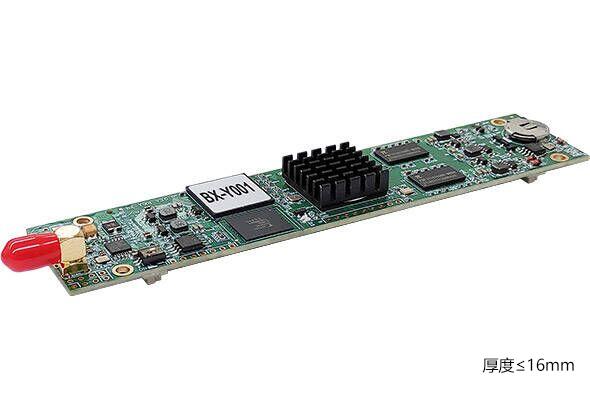

BX-Y001播放器专业配套出租车载LED后窗通明屏
切合 《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》
1. 幼型化设计，超高集成度
⑴ 硬件配置、带载指标和技术机能全面等同于BX-Y08A；
⑵ 选取10层PCB，版面尺寸148.5×32mm
⑶ 选取2组60pin工业级板对板高密度接插件接口，四角与HUB镙柱锁紧，防尘防震，拥有高不变性和高靠得住性；
2. 扩大接口丰硕
BX-Y001播放器板载2个60pin高密度衔接器（母座），蕴含数据显示接口、通讯接口和各类表设扩大接口：
⑴ 支持16组RGB显示数据信号；
⑵ 支持全通讯扩大接口
板载标配无线wifi，支持手机APP；
支持100M网口扩大；
支持RS232/RS485串口扩大；
支持2组USB扩大信号，其中1组可用于4G通讯接口，配套BX-4G01；
⑶ 支持亮度、温度、温湿度传感器扩大接口；
⑷ 支持立体声音频输出信号。选配中英文语音播报职能，满足项目语音需要；
⑸ 支持倒车/刹车/左转灯/右转灯等行车信号接入；
⑹ 支持各类工作批示灯接口扩大。
3. 多沉工业级品控保险，机能不变
⑴ -40℃～80℃环境温度；
⑵ 3.5V-5.5V宽电压；
⑶ 7*24幼时不休电，≤0.3%故障率；
⑷ IP群组设置，MAC矛盾检测；
⑸ 涂敷UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾；
| 技术指标 | |
|---|---|
| 产品状态 | 2020年12月投放市场，批量现货供给 |
| 节造点数 | 总像素≤128K点（与驱动芯片和扫描方式有关），支持16-20组RGB数据信号 |
| 硬件配置 | 1GHz双核处置器、512MB DRAM，1080P高清硬解码播放 |
| 存储容量 | 标配4GByte |
| 节目数量 | 不限 |
| 区域数量 | 支持32个区域。特殊需要可定造扩大 |
| 区域类型 |
气象区、图文区、字幕区、视频区、农历区、功夫区、仿照表盘、正负计时、传感器区、动态区、网络数据分区 |
| 边框显示 | 区域炫彩边框 |
| 时钟显示 | 农历、仿照表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件职能 | 分组集群治理/多节目编纂/多区域显示/节目自适应/多种说话版本 |
| 显示成效 | |
|---|---|
| 节目分区 | 支持节目肆意地位和数量开窗分区，支持区域层叠，支持256级透显著示成效 |
| OSD职能 | 支持32bit真彩OSD，支持视频区和图文区叠加播放，支持256级透显著示成效 |
| 显示特效 | 丰硕的3D特技、炫彩字幕、炫动布景、炫彩边框等 |
| 移动滑润性 | 图文/字幕画面移动超等滑润，最大带载点数下左移快率可达180点/秒 |
| 支持播放媒体 | |
|---|---|
| 视频体式 | 支持avi, wmv, mpg, rmvb, mov, vob, mp4, flv等常见视频体式 |
| 音频体式 | 支持mp3, wav, wma, ogg, ape, acc等常见音频体式 |
| 图片体式 | 支持bmp, jpg, png, gif等常见图片体式 |
| 文本体式 | 支持txt, rtf, word, excel等 |
| 模组兼容性 | |
|---|---|
| 适配模组 | 各类规格单双色和全彩LED显示模组 |
| 列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
| 行译码IC | 支持行译码和无译码模组，支持各类行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/64扫描之间的肆意扫描类型 |
| 模组空点 | 支持肆意空点，适配各类规格模组 |
| RGB信号 | 支持RGB信号线序矫捷界说 |
| 扩大接口 | |
|---|---|
| 显示数据信号 | 支持16-20组RGB数据信号 |
| 扩大通讯接口 | 支持100M网口扩大，支持RS232/RS485串口扩大，支持BX-4G01配套 |
| 扩大音频接口 | 支持立体声音频输出信号 |
| 扩大传感器接口 | 支持亮度、温度、温湿度传感器接入 |
| 扩大节目选择接口 | 标配4位节目选择接口，支持表部信号节造16个节目切换播放。亦可用作“倒车/刹车/左转灯/右转灯”等行车信号接入 |
| 扩大USB接口 | 支持U盘即插即播，也可导入播放；U盘耽搁线≤7.5m不变传输 |
| 其它扩大接口 | 支持各类工作批示灯 |
| 沉要职能 | |
|---|---|
| 语音播报职能 | 选配支持中英文语音播报职能，满足项目语音需要； |
| 通讯职能 |
支持局域网和互联网通讯，IP在线配置和群组设置，MAC矛盾和IP矛盾自动检测； 标配无线wifi，支持手机APP；选配BX-4G01，选配GPS。 |
| 节目播放节造 | 支持节目挨次播放、节目按时播放；支持垂危通知； 板载4位节目选择接口，支持表部信号节造16个节目切换播放 |
| 截屏监督职能 | 支持对节目播放确当前显示画面进行截屏监看 |
| 旋转显示职能 | 支持90°/180°/270°屏幕旋转显示职能 |
| 区域复造职能 | 支持区域复造职能 |
| 亮度调整职能 | 16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| 传感器接入职能 |
通过扩大传感器接口，支持亮度、温度、温湿度传感器接入 |
| 气象预报职能 | 支持国内国表气象预报，国表超过21000个城市，国内支持到所有县区 |
| 信息动态刷新 |
支持32个动态区域，支持信息实时刷新 |
| 多屏同步职能 |
支持多个播放器在播放一样节目信息时，维持播放画面实时同步的职能 |
| 布景音乐职能 | 支持节目布景音乐 |
| 网络流媒体播放 | 支持HLS、RTSP和RTMP和谈的网络流媒体的播放 |
| 日志纪录职能 |
蕴含通讯日志和节目播放日志。 每条通讯日志蕴含提议方、产生功夫、有关事务、有关参数及通讯了局。每条节目播放日志蕴含节目名称和播放功夫。 |
| 加密认证职能 |
支持对播放器设置通鸭码； 支持SSL/TLS加密和谈，保险通讯信息安全。支持数字署名认证技术，保险素材传输正确和安全。 |
| 数据库衔接职能 | 支持衔接mySQL、SQL server体式的数据库，自动获取数据并显示 |
| 网络数据分区职能 | 通过服务器端URL并指定字段，动态获取JSON文件数据和JSON字段值 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等重要操作系统的二次开发包，蕴含各类动态库、通讯和谈、测试例程等； 支持JAVA/C/C++/C#/Delphi等主流编程说话，支持用户在各类平台进行二次开发，最大水平满足用户个性定造职能的开发和拓展。 |
| 云利用和信息安全 |
支持并提供配套的专业级云平台颁布软件，通过国度信息安全等级；と度现。 支持配套的云平台微信幼法式，支持移动端设备便捷实现信息的编纂和颁布，同时保险信息安全。 具备用户实名认证、多级角色权限治理、节目编纂/审核/颁布、显示屏自适应节目颁布等职能； 具备远程LED显示屏治理职能、显示屏状态监测职能，具备节目颁布报表天生、屏幕信息在线监控、应急多级审核机造的信息安全保险职能。 |
| 系统升级和守护 | |
|---|---|
| 平台升级守护 | iLEDCloud云平台和iLEDSys平台支持在线升级 |
| 固件升级职能 |
支持底层软件和FPGA固件在线升级，极风雅便了系统开发、守护和职能升级， 为客户有效节约成本，降低项目风险 |
| 电气参数 | |
|---|---|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 最大功率 | ≤10W |
|
环境适应性 |
|
|---|---|
| 环境温度 |
环境温度-40℃～80℃不变工作 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》，C级达标 |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰 |
对节造器的电源端子、网口和串口进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机电磁兼容第一部门发射要求》界说的骚扰限值 |
| 静电放电抗扰度 |
对节造器的网口、串口、USB口、传感器接口、I/O节造接口进行浪涌冲击检测 |
| 浪涌冲击抗扰度 |
对节造器的电源端子和网口进行浪涌冲击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》试验等级4级，测试电压4KV的测试 |
|
品质保险 |
|
|---|---|
| 品质尺度 |
7*24幼时不休电，故障率≤0.3% |
| 结构防护 |
精造塑壳托架，满足绝缘、防腐、防静电、耐凹凸温、阻燃、环保等要求 |
| 表表防护 | 所有元器件表表涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾 |
| 终端治理和自动节造 | |
|---|---|
| 网络通讯 | 支持局域网和互联网 |
| 治理设备 | PC、Android、ios等智能终端设备 |
| 远程节造 | 系统参数配置、节目播放节造、节目发送更新、亮度自动调整、按时开关显示屏 |
| 治理软件 |
Ledshow Suite（PC软件）、LedSuite 手机APP |
