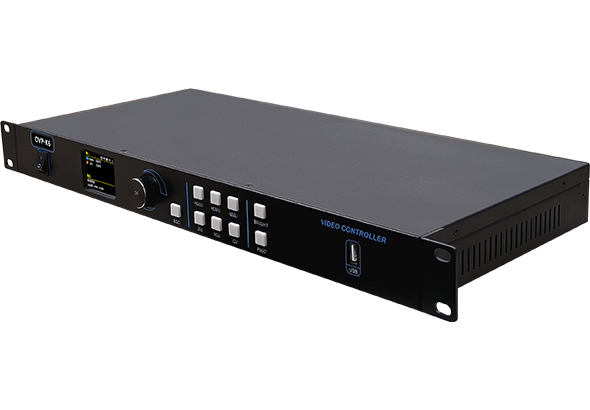

OVP-K6设备集成6千兆网口大发送，支持4K点对点输出，支持LED显示屏的远程守护。支持U盘播放职能。
最大带载393万像素，宽度≤8000，高度≤3840；
输入接口：HDMI2.0*2、DVI*1、VGA*1、CV*1，支持2路4Kx2K@60Hz；
前置USB2.0接口，支持视频播放、图片播放、视频和图片混合播放三种模式；
标配2.0"液晶屏，支持多说话菜单界面（中文、英文、俄文、越南语）;
标配RS232节造接口，可接入中控设备；
选配WiFi ？，方便App调试和操控；
1U尺度机箱，沉量≤3.6KG。
订单热线：
0512-36912677/88/99
OVP-K职能个性
支持4K×2K@60Hz点对点输出；（支持尺度分辨率和部门自界说分辨率，宽度≤3840，高度≤2160）
标配RS232中控接口，选配WiFi ？， 标配音频输入输出接口；
支持多说话菜单界面（中文、英文、俄文、越南语）；
支持租赁屏的智能调屏和工作计时。
支持输入视频源按时切换；
支持设备输出信号的开启和关关；
支持自界说分辨率；
支持对输入视频源画面进行截取、部门显示；
支持输入自适应信号源分辨率；
支持输出自适应显示屏参数配置；
支持输入和输出信号热备份；
可预存8种用户模式供用户急剧挪用；
支持底层软件和FPGA固件在线升级，极风雅便了系统开发、守护和职能升级。
-30℃～70℃ 环境温度下不变工作
抗8KV接触放电，超强抗浪涌冲击能力，更低故障
产品检测和资质认证
OVP产品通过国度自愿性产品认证试验，经过安全测试和电磁兼容性测试，获得CQC认证证书；
OVP产品通过欧盟强造性产品认证试验，经过安全测试和电磁兼容性测试，获得CE认证证书；
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限度使用治理法子》和GB/T 26572-2011的6项划定检测；
OVP产品通过了欧盟ROHS《关于限度在电子电器设备中使用某些有害成分的指令》的10项划定检测。

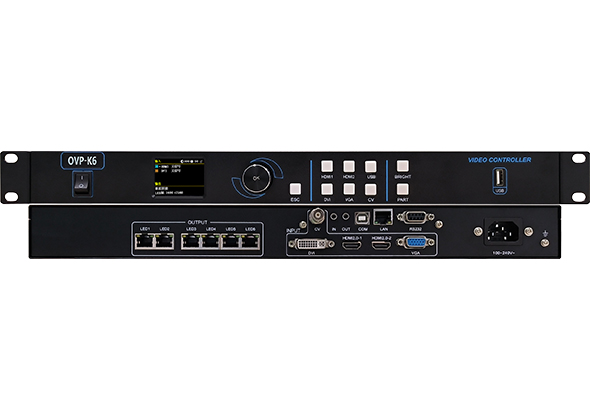

| 视频输入源 | ||
|---|---|---|
| DVI×1 | VESA尺度：1920x1080@60Hz向下兼容，支持3840x2160@30Hz | |
| HDMI2.0×2 | VESA尺度：3840x2160@60Hz向下兼容，HDMI 2.0 | |
| VGA×1 | VESA尺度：UXGA@75Hz向下兼容 | |
| CV×1 | 支持PAL \ NTSC 复合视频 | |
| USB×1 | USB2.0，支持高清1080p@30fps或720p@60fps内容U盘播放 前置U盘，支持视频播放、图片播放、视频和图片混合播放三种模式 |
|
| 视频输出端口 | ||
|---|---|---|
| NET×6 |
6千兆网口输出，通过网线衔接LED显示屏，直衔接管卡； |
|
| 音频输入/输出端口 | |
|---|---|
| HDMI音频 | HDMI视频输入端口内嵌 |
| AUDIO_IN | 3.5mm仿照音频输入接口 |
| AUDIO_OUT | 3.5mm仿照音频输出接口 |
| 节造接口 | ||
|---|---|---|
| COM |
USB节造接口 |
|
| LAN | 网络节造接口 | |
| WIFI（选配） | 支持手机App调试和操控 | |
| RS232 | 中控接口 | |
| 沉要职能 | |
|---|---|
| 通讯职能 | 支持串口通讯，支持局域网通讯和IP地址配置，标配RS232中控接口，选配无线WiFi，支持手机App调试和操控， 实现OVP视频设备的有关参数设置和职能配置，实现对LED显示屏的参数设置 |
| 打算工作 | 支持输入视频源按时切换 |
| 租赁屏职能 | 支持租赁屏的智能调屏和工作计时 |
| 多说话界面 | 液晶菜单支持中文、英文、俄文、越南语共4种说话界面 |
| 开机LOGO | 支持默认、自界说和无LOGO三种选项 |
| 智能配置 | 支持依照LED显示屏分辨率自动实现设备参数适配 |
| 画面截取职能 |
支持对输入视频源画面进行截取、部门显示 |
| 点对点职能 | 支持4K×2K@60Hz点对点输出，支持尺度分辨率和部门自界说分辨率 ？矶≤3840，高度≤2160 把稳：使用4K点对点输出职能时，请选择较高配置的显卡和电脑！ |
| 亮度调整 | 支持100级亮度调整 |
| U盘播放 | 前置U盘，支持视频播放、图片播放、视频和图片混合播放三种模式 |
| EDID设置 | 支持HDMI、DVI信号自界说输入分辨率 |
| VGA校对 | 支持VGA调整和VGA ADC校对 |
| CV校对 | 支持CV ADC校对 |
| 输出节造 | 支持设备输出信号的开启和关关 |
| 色温调节 |
预设天然、偏暖、偏冷三种显示成效，用户亦可自界说色温 |
| 用户模式 | 支持预存8个用户模式，支持便捷的场景切换 |
| 热备份职能 |
支持输入和输出画面热备份职能 |
| 工厂复位 |
支持设备复原出厂设置 |
| 按键锁 | 支持对设备面板设置按键锁定和按键解锁状态，预防误操作 |
| 工程锁 | 支持对设备设置工程锁 |
| 系统升级和守护 | |
|---|---|
| 固件升级职能 |
支持底层软件和FPGA固件在线升级，极风雅便了系统开发、守护和职能升级， 为客户有效节约成本，降低项目风险 |
| 整机规范 | |
|---|---|
| 输入电压 | 100-240V~50/60Hz |
| 额定功率 | ≤50W |
| 操控方式 | 液晶菜单、面板按键、BxSetPro调试软件 |
| 液晶屏 | 2.0”彩色液晶屏，分辨率320×240 |
| 装箱配件 |
3Pin主机电源线1.5M*1, 六类软网线1.5M*1,USB-A-B线1.5M*1, HDMI2.0软线1.5M*1, HDMI-DVI转接头*1 |
| 机箱 | 金刚黑 铝面板 1U尺度工业机箱 |
| 尺寸 | 482.6mm×230mm×44mm |
| 沉量 | ≤3.6KG |
|
环境适应性 |
|
|---|---|
| 工作温度 |
-30℃～70℃ |
| 环境湿度 |
15%～85% |
|
电磁兼容性 |
|
|---|---|
| 无线电骚扰和抗扰度 |
对OVP设备的电源端口、HDMI接口、DVI接口、VGA接口、CV接口进行无线电骚扰检测。 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接管机 电磁兼容 第一部门 发射要求》界说的骚扰限值。 骚扰检测切合欧盟《EN 55032：2015 多媒体设备的电磁兼容性》的划定要求。 骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求。 |
| 静电放电抗扰度 |
对OVP设备的USB口、HDMI接口、DVI接口、VGA接口、CV接口进行静电放电抗扰度检测。 试验等级4级，接触放电8KV。 切合《GB/T17626.2-2018电磁兼容试验和丈量技术静电放电抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-2》的划定要求。 |
| 浪涌冲击抗扰度 |
对OVP设备的电源端口和网口进行浪涌冲击检测。 试验等级4级，测试电压4KV。 切合《GB/T 17626.5-2019电磁兼容试验和丈量技术浪涌（冲击）抗扰度试验》的划定要求。 切合《ICE/EN 61000-4-5》的划定要求。 |
